Euromixers TERA Hochleistungsaufbaumischwerke und -
Merkmale:
Kompakte, robuste Konstruktion mit niedriger Bauhöhe
Standardmäßige Motoren in metrischer Ausführung
Leistungsbereich von 0,25 bis 15 kW
Hohlwellengetriebe für genaue Mischerwellenausrichtung
Min. Betriebsbeiwert 1,5 für störungsfreien Betrieb
Geschliffene Zahnflanken für effizienten Betrieb und geringe Geräuschemission.
Modelle für Montage an offenen und geschlossenen Behältern
MISCHERANTRIEB
Die Antriebe der TERA Mischer sind strukturell sehr steif ausgeführt, um hohe Biegekräfte aufzunehmen. Die Abtriebswelle des Mischers läuft in Kegelrollenlagern oder Rillenkugellagern bei kleineren Antrieben.
Die Zahnräder sind einsatzgehärtet und geschliffen für effizienten Betrieb, geringe Geräuschemission und maximale Lebensdauer.
Mischerwellenkonstruktion
Die Mischerwelle ist ausgelegt für den Betrieb unter der ersten kritischen Drehzahl und mit allen Frequenzen bis zu 50 Hz, wenn mit dem Antrieb ein Umrichter verwendet wird.
Propeller
Propeller werden von unseren Anwendungstechnikern in Übereinstimmung mit Ihren Prozessanforderungen ausgewählt.
Mischerauswahl
TERA -
Modellreihe
Es stehen zehn Mischerantriebe mit Leistungen von 0,25 kW bis 15 kW zur Auswahl. Geeignet für Tanks und Kessel von 25 bis 60.000 Liter. Unsere Prozessingenieure stehen Ihnen gerne zur Verfügung. Kontaktieren Sie uns bitte und teilen Sie uns Ihre Anforderungen mit.

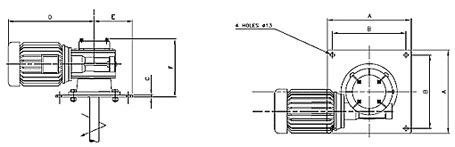

Typische Maße für niedrige Bauhöhe -
Modell |
Ausführung |
|
|
|
|
|
ca. Gewicht |
28- |
200 |
170 |
6 |
210 |
100 |
115 |
12kg |
40- |
250 |
220 |
6 |
225 |
125 |
150 |
12,5kg |
50- |
250 |
220 |
6 |
280 |
125 |
170 |
14kg |
63- |
300 |
270 |
8 |
295 |
150 |
210 |
16kg |
70- |
300 |
270 |
8 |
300 |
150 |
210 |
18kg |
85- |
300 |
270 |
8 |
370 |
150 |
210 |
29kg |
110- |
350 |
310 |
10 |
400 |
175 |
285 |
38kg |
130- |
400 |
360 |
10 |
465 |
200 |
285 |
48kg |
150- |
450 |
410 |
10 |
540 |
225 |
310 |
77kg |
180- |
500 |
460 |
12 |
585 |
250 |
350 |
130kg |
Alle Maße in mm. |
EM -
EM -
Einsatzbereiche
Allgemeine Chemikalien, Lebensmittel und Getränke, Brauereien, industrielle Abwasserbehandlung
Mischerauswahl
Unsere Anwendungstechniker beraten Sie gern bezüglich individueller Anwendungsanforderungen Wir würden uns freuen, Ihnen die kostengünstigste Lösung für Ihren Einsatzbereich aus unserem Standardangebot anbieten zu dürfen.

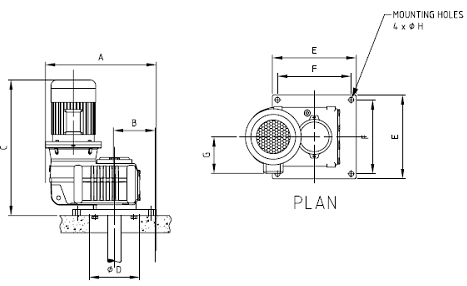

Typische Maße der EM-
Mischergröße |
A |
B |
C |
D |
E |
F |
G |
H |
EM- |
370 |
160 |
420 |
140 |
350 |
310 |
120 |
18 |
EM- |
380 |
160 |
490 |
150 |
350 |
310 |
130 |
18 |
EM- |
460 |
160 |
590 |
190 |
350 |
310 |
170 |
18 |
EM- |
560 |
160 |
670 |
190 |
400 |
360 |
180 |
22 |
TERA-
