CBS -

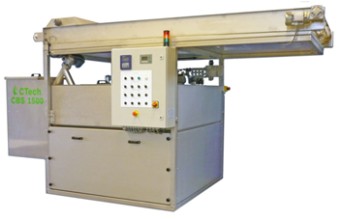

Das CBS Bandfiltersystem ist eine kompakte Abwasseranlage, die in Verbindung mit den PolyClay Reaktionstrennmittel Abwässer aus Industrie und Gewerbe optimal reinigt. Chargenweise wird das Abwasser aufbereitet. Die Durchsatzkapazität beträgt je nach Model bis zu 3 cbm/Stunde. Die CBS Bandfilterssteme werden aus rostfreien Stahl und Polypropylen hergestellt.
Die CBS Bandfiltersysteme können in den Ausführungen von Manuell, Halbautomatisch bis Vollatomatisch geliefert werden.
Reaktionstank
Der Reaktionstank hat einen trichterförmigen Boden, so kann er optimal entleert werden. Standardmäßig gibt es Größen mit 350l, 750l und 1500l Inhalt..
Pulverdosierung (PolyClay-
Die Dosierung hat ein Volumen von ca.45l. Die Dosierung zum Reaktionstank erfolgt über eine Förderschnecke.
Rührwerk
Das Rührwerk ist optimal auf die Größe des Reaktionstank und auf das Reaktionstrennmittel PolyClay abgestimmt.
Schwerkraft Bandfilter
Der Bandfilter ist mit einen Drahtgeflecht aus rostfreien Stahl hergestellt, Angetrieben von einen Elektrogetriebemotor. Die Breite der Bandfilter beträgt, 700cm, 1000cm und 1500cm, je nach Anlagentyp. Der vortrieb des Bandfilters wird über einen Niveauschalter geregelt. Ein weiterer Sensor erkennt das Rollenende vom Filterflies.
Filtratwanne
Unterhalb des Bandfilters ist eine Filtratwanne, von dieser kann das über den Bandfilter abfiltrierte Wasser in den Abwasserkannal geleitet werden.
Schaltschrank
Die CBS Abwasseranlage gibt es in den Ausführungen, manuell, halbautomatisch und vollautomatisch. Je nach Ausführung wird der Schaltschrank unterschiedlich ausgeführt. Die Manuelle Ausführung wird über Schütze und Zeitrelais gesteuert und mit Schaltern bedient. Die halbautomatische und vollautomatische Ausführung wird über eine SPS ( Speichprogarmierbare Steuerung) gesteuert. Bedienung über Schalter oder touchscreen Display.
CBS Abwasseranlage Daten
Das CBS Bandfiltersystem ist komplett montiert und im Werk eingehend getestet. Nachdem die Anlage aufgestellt ist, kann sofort mit der Abwasserreinigung gestartet werden.
Bis zu 1500 Liter pro Abwasserreinigung pro Charge.
Die Materialien sind für eine lange Lebensdauer der Abwasseranlage ausgelegt. HDPE oder rostfreier Stahl für den Reaktionstank, und rostfreier Stahl für den Bandfilter und Gestell.
Chargengröße und Bandfilter sind optimal untereinander abgestimmt für die Behandlung des Abwassers und für die Entwässerung des Schlammes.
System kann einen Schlamm mit 20 bis 35% trockensubstanz produzieren.
Optionale Automatesierung über SPS.
Alle Steuerelemente sind zentral gelegen für einfache Bedienung.
Benötigt kein Fachpersonal.
Typischer Behandlungsprozess mit PolyClay und CBS Abwasseranlagen
1. Der Reaktionstank wird mit Abwasser gefüllt. Nach dem erreichen des oberen Füllstands wird das Rührwerk gestartet, und das PolyClay Reaktionstrennmittel wird dem Abwasser mit der Dosierung zugeführt. Während der weiteren Rührzeit bildet sich eine Flocke, diese bindet die Schadstoffe im Abwasser. Die Rührzeit beträgt ca. 5- |
2. Nun wird erst die Klarwasserzone über den Bandfilter abgepumpt. Auf dem Transportband des Bandfilters liegt Filtervlies, dieses hält Verunreinigungen zurück. Anschliesend wird die Schlammzone über den Bandfilter abgepumpt wo der Schlamm per Schwerkraft entwässert. |
Verfügbare Standartmodelle:
Model |
Chargengröße |
Standard Bandfilter |
Leistung pro Stunde |
CBS 350 |
350 Liter |
2000 x 700 mm |
350 - |
CBS 750 |
750 Liter |
2000 x 1000 mm |
750 - |
CBS 1500 |
1500 Liter |
3000 x 1000 mm |
1500 - |
Abmessungen:
CBS 350 |
CBS 750 |
CBS 1500 |
|
A |
2010 |
2245 |
3245 |
B |
910 |
1210 |
1580 |
C |
1120 |
1420 |
1795 |
D |
1190 |
1310 |
1630 |
E |
1460 |
1580 |
1925 |
